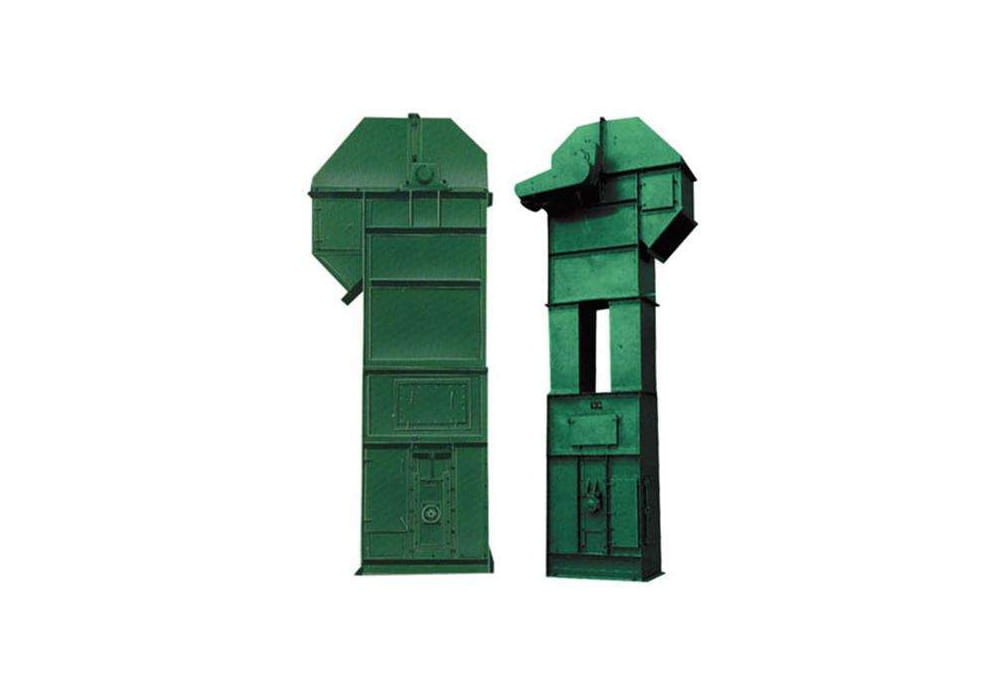

TH 系列斗式提升机

TH型圆环链斗式提升机采用混合式或重力式卸料，掏取式装料。TH型圆环链斗式提升机主要适用于输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等。输送的物料温度不超过250℃。TH型圆环链斗式提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。其主要性能及参数符合JB3926-82《垂直斗式提升机》标准。

24小时服务热线：
13792617316

产品分类

技术特点
产品优势
产品参数

技术特点

1、输送量大：相同斗宽的TH型与HL型相比，输送量增大近一倍；
2、采用了组装式链轮。由轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，降低了维修费用；
3、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；
4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
TH型环链斗式提升机为混合或重力方式卸料，掏取式装料，适用输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250℃。

产品优势

◆维护方便，寿命长。机壳钢板加厚、刚性好。

◆输送物料的温度最高可达 250℃。提升高度运行平稳可靠，噪音小，维护方便。

◆中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高 30% 以上。

◆提升机采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。

产品参数

型号			TH160				TH200						TH250
料斗形式			ZH		SH		ZH			SH		ZH		SH
输送量(100%)米3/ 时			15.77		24.97		17.87			28.6		31.43		48.19
料斗 Types		料斗容积	1.2		1.9		1.5			2.4		3.0		4.6
		料斗间距mm	500
链条 Chain
		圆钢直径 * 节距 mm	14*50
		单条破断载荷	≥ 190
传动链轮转速 r/min			69.71						63.22							44.11
输送物料最大块度mm			20						25							30
型号			TH315			TH400			TH500						TH630
料斗形式			ZH	SH		ZH	SH		ZH			SH			ZH		SH
输送量（100%）m3/h			35	59		58	94		73			118			114		185
料斗	料斗容积		3.75	6.0		5.9	9.5		9.3			15.0			14.6		23.6
	料斗间距mm		512									688
链条	圆钢直径 * 节距 mmRound		18*64									22*86
	单条破断载荷 kN		≥ 320									≥ 480
单位长度牵引件重量 kg/mr			25.64	26.58		31.0		31.9		41.5	44.2		49.0			52.3
传动链轮转速 r/ min			42.5			37.6				35.8			31.8
输送物料最大块度 m			35			40				50			660
