技术特点
高场强永磁滚筒多用于对粉状、颗粒状、小块物料的净化处理,或对铁质的回收利用,对防止破碎机、研磨机、压榨机的破坏和磨损起着可靠的保护作用。它安装方便、吸力强、无能耗、连续工作、操作简单。根据TD-75 型带式输送机标准设计,能满足广大用户对高场强、大深度除铁的要求。广泛应用于冶金、陶瓷、磨料磨具、金刚砂、非金属矿、耐火材料、矿山、食品、化工、玻璃、建材等行业。产品优势

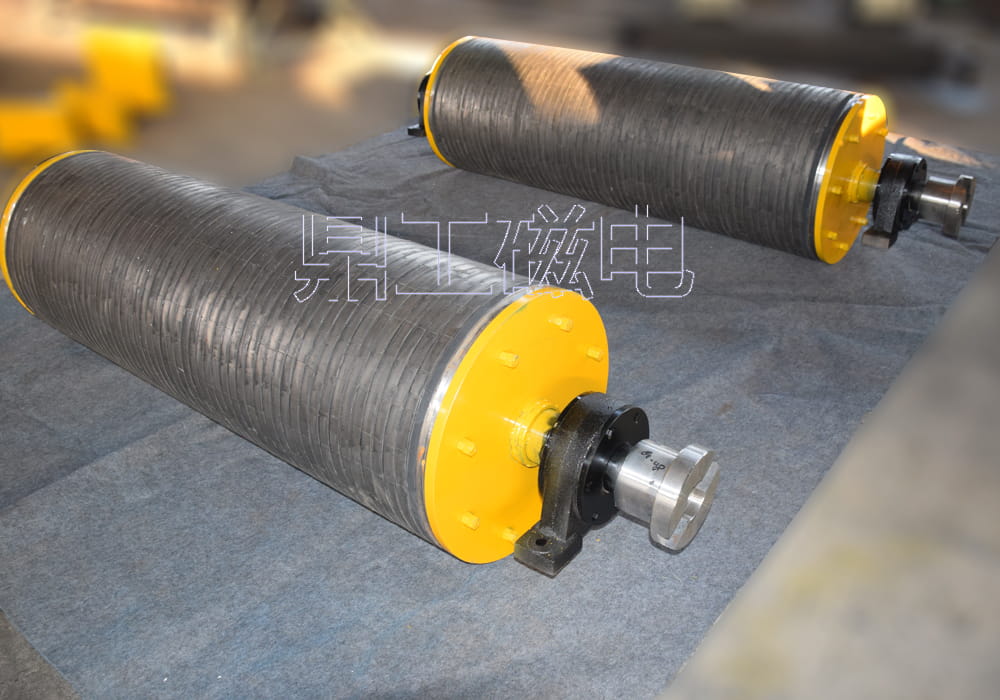

高场强永磁滚筒亦称为磁滑轮或干式大块磁选机。其内部采用高性能硬磁材料组成复合磁系,具有磁场强度高、深度大、结构简单、使用方便、不需维修、不消耗电力、常年使用不退磁等特点。主要用于水泥、磁选、矿山、钢铁、化工、耐火材料、垃圾处理等行业的选铁。与DT-75型、AD-80型通用固定式皮带输送机配套使用代替主动轮。也可与专用皮带输送机配套。
产品参数
参数 项目 型号 |
筒表磁场强度≈ Gs |
皮带速度 ≤ m/s |
物料厚度 ≤ mm |
适应带宽 ≤ mm |
重量 kg |
外形尺寸 mm |
||||||||
A | B | φ D | L | L1 | K | φ d | h | b | ||||||
CTZ-32/40 | 1000-15000 | 2.5 | 40 | 400 | 150 | 728 | 400 | 320 | 500 | 962 | 100 | 45 | 48.5 | 14 |
CTZ-32/50 | 60 | 500 | 198 | 850 | 500 | 320 | 600 | 1097 | 115 | 50 | 53.5 | 14 | ||
CTZ-40/50 | 80 | 500 | 250 | 850 | 500 | 400 | 600 | 1097 | 115 | 55 | 60 | 16 | ||
CTZ-50/50 | 100 | 500 | 370 | 850 | 500 | 500 | 600 | 1097 | 115 | 55 | 60 | 16 | ||
CTZ-32/65 | 70 | 650 | 205 | 910 | 650 | 320 | 750 | 1280 | 135 | 65 | 69 | 18 | ||
CTZ-40/65 | 100 | 650 | 405 | 1000 | 650 | 400 | 750 | 1280 | 135 | 65 | 69 | 18 | ||
CTZ-50/65 | 130 | 650 | 520 | 1000 | 650 | 500 | 750 | 1280 | 135 | 70 | 76 | 20 | ||
CTZ-50/80 | 100 | 800 | 610 | 1300 | 800 | 500 | 950 | 1580 | 135 | 70 | 76 | 20 | ||
CTZ-65/80 | 130 | 800 | 720 | 1300 | 800 | 650 | 950 | 1661 | 175 | 70 | 76 | 20 | ||
CTZ-80/80 | 150 | 800 | 980 | 1300 | 800 | 800 | 950 | 1661 | 175 | 90 | 97 | 24 | ||
CTZ-65/100 | 130 | 1000 | 710 | 1300 | 1000 | 650 | 1150 | 1861 | 175 | 90 | 97 | 24 | ||
CTZ-80/100 | 170 | 1000 | 1200 | 1500 | 1000 | 800 | 1150 | 1954 | 215 | 90 | 97 | 24 | ||
CTZ-65/120 | 100 | 1200 | 1500 | 1750 | 1200 | 650 | 1400 | 2195 | 215 | 110 | 119 | 32 | ||
CTZ-100/120 | 200 | 1200 | 1890 | 1750 | 1200 | 1000 | 1400 | 2270 | 255 | 100 | 119 | 32 | ||
CTZ-100/140 | 230 | 1400 | 2160 | 2000 | 1400 | 1000 | 1600 | 2445 | 255 | 100 | 119 | 32 | ||
CTZ-125/160 | 230 | 1600 | 2800 | 2150 | 1600 | 1250 | 1800 | 2600 | 255 | 120 | 129 | 32 |
