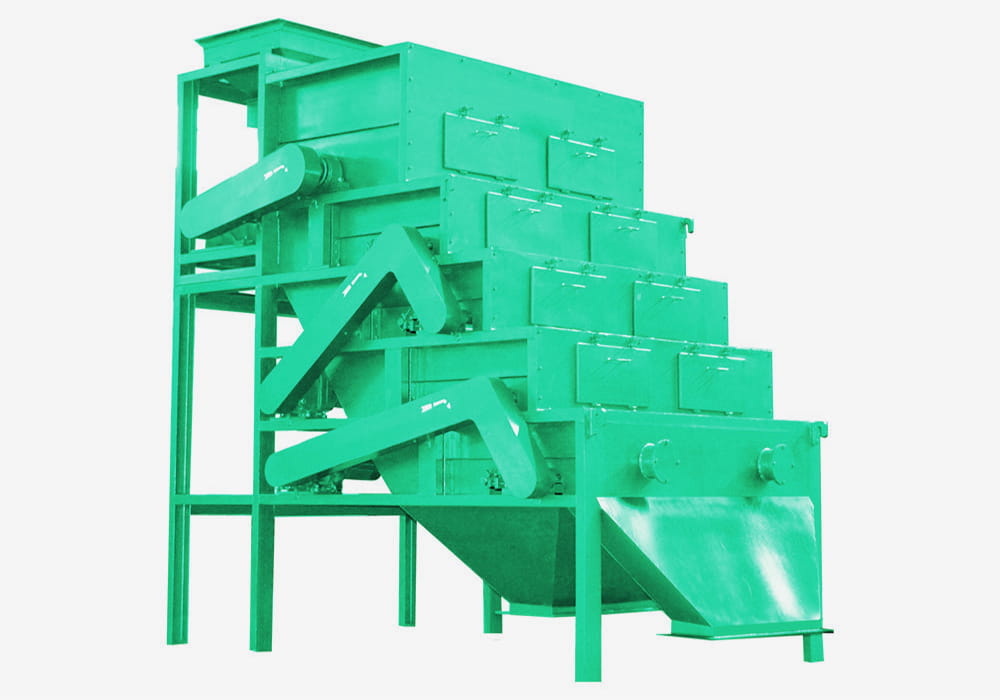

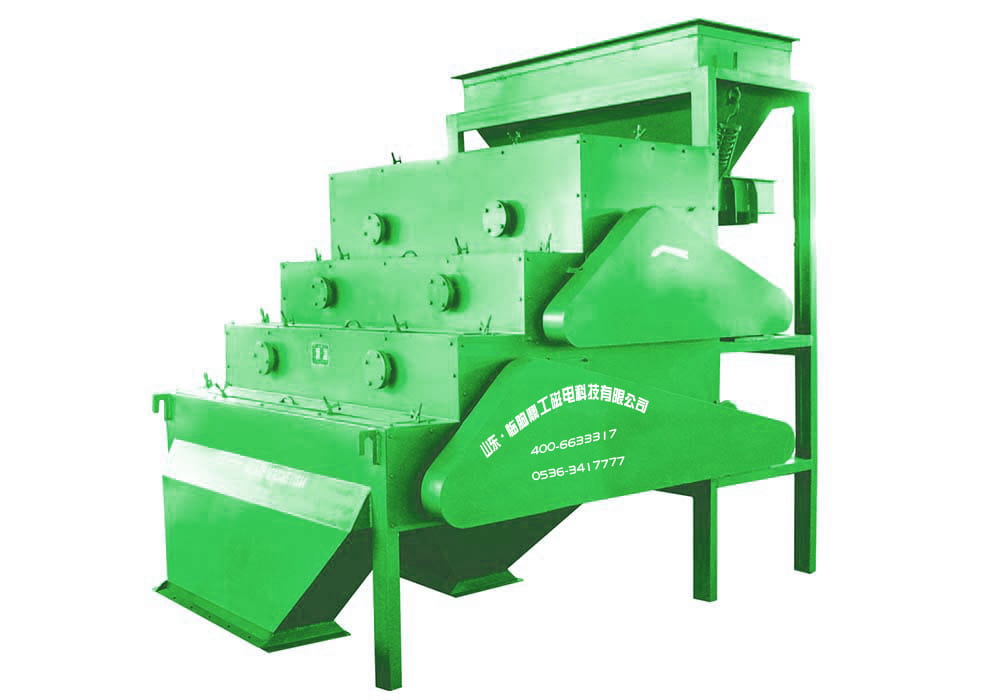

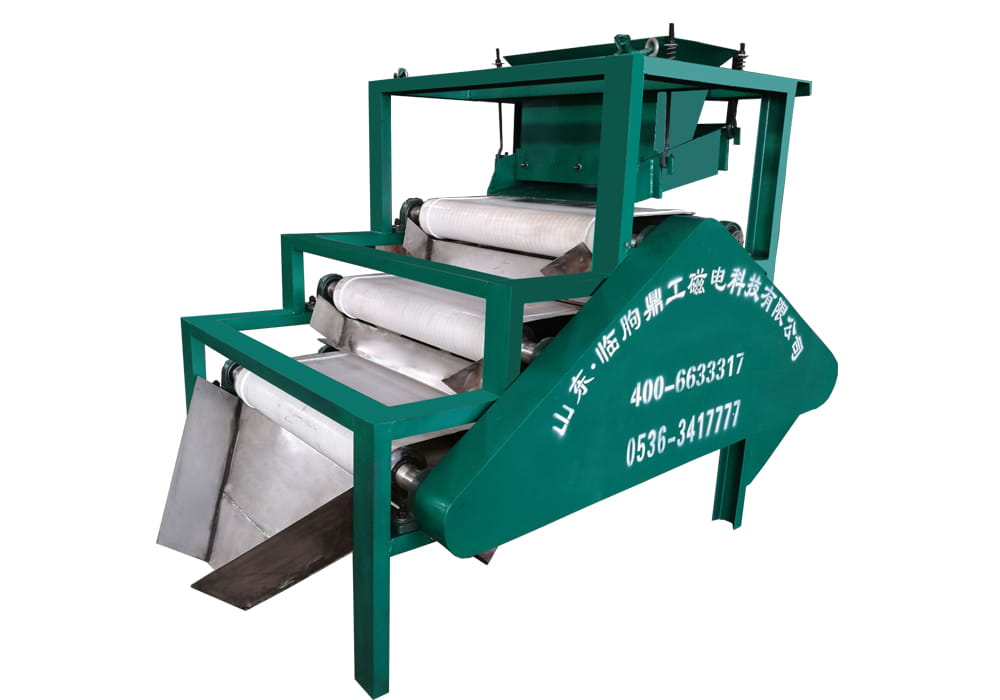

多辊强磁磁选机
多辊式强磁磁选机广泛应用于弱磁性矿、铁矿、褐铁矿、石英砂、赤铁矿、钾长石、石榴石、矿山、磁铁矿、河砂、海砂、尾矿、弱磁性矿、钢渣、沙漠、钢灰、硫酸渣、磨料、耐火材料、砖厂、水泥厂、建材、制板、橡胶、食品颗粒或细粉状物料中清理铁质杂物,粗粒弱磁性矿物(裼铁矿、锰矿等)粗颗粒抛尾或精选提纯;非金属矿物(红柱石、硅线石、蓝晶石、石榴石、长石、石英、金红石、锆英石、刚玉、金刚石等)原料及产品的精制加工(除儿、钛杂质);去除各种磨料产品、催化剂及其它物料中的弱磁性有害杂质。非金属矿耐火材料、粮食、玻璃、陶瓷、化工、 饲料、非磁性金属矿等行业。
24小时服务热线:
13792617316
13792617316
技术特点
强磁磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系,装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。用途:
1、贫铁矿经粗碎或中碎后的粗选,排除围岩等废石,提高品位,减轻下一道工序的负荷。
2、用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别,返回再烧。
3、用于陶瓷行业中将瓷泥中混杂的铁除去,提高陶瓷产品的质量。
4、燃煤矿、铸造型砂、耐火材料以及其它行的需用要的除铁作业。
产品优势
强磁多辊式磁选机是我公司新研制的新一代强磁除铁设备,是国内领先的磁应用制造商,它结合了CXJ型与CPG型的特点,使分选效果进一步提高。公司提供各种实验,实验样机,实验室,根据客户提供的矿样或物料来定合理的除铁设备。1、磁滚筒采用配置交叉或翻动式磁场,连续自动清除铁杂物、进料量可调整控制 、可做成单筒式或多筒式,磁场强度可随意调节以适用不同比磁化系数物料的磁选。
2、磁辊.采用新型高磁能积(42MGOe以上)稀土永磁材料,轴向串极对斥磁系结构,具有高磁场强度(1.3T-1.8T)、高磁场梯度(104)以及高比磁力。采用了新型轴向串极对斥磁系结构,磁辊表面磁感应强度1.2T-1.8T,与电磁感应辊式强磁机相比磁场梯度高3-4倍,达104,比磁力高2-3倍。无气隙、物料不阻塞,分选效率高。磁辊受传送带保护,无磨损,不易退磁。安装、维修及生产运行费用低,处理量大、回收率高、操作简便、易于维护等优点。
产品参数
设备型号 |
磁辊直径 (mm) |
磁辊长度 (mm) |
给料粒度 (mm) |
磁辊表面磁感应强度 (Gs) |
时处理量 (t) |
转速 (r/min) |
电机功率 (Kw) |
外形尺寸 (mm) |
机重 (Kg) |
GCTL- Ⅱ-0510 | 500 | 1000 | 5~0 |
峰值 P 16500 均值 15000 |
6~12 |
可调 |
4 | 3060×2000× 3000 | 2800 |
GCTL- Ⅱ-0520 | 500 | 2000 | 5~0 | 11~29 | 5.5 | 3060×2000×3000 | 4700 | ||
GCTL- Ⅱ-0530 | 500 | 3000 | 5~0 | 16~35 | 7.5 | 4060×2000×3000 | 6600 | ||
GCTL- Ⅱ-0610 | 600 | 1000 | 5~0 | 7~14 | 4 | 3060×2000×3000 | 3300 | ||
GCTL- Ⅱ-0620 | 600 | 2000 | 5~0 | 13~27 | 5.5 | 3060×2000×3000 | 5400 | ||
GCTL- Ⅱ-0630 | 600 | 3000 | 5~0 | 19~42 | 7.5 | 4060×2000×3000 | 7500 | ||
GCTL- Ⅱ-0710 | 700 | 1000 | 5~0 | 8~17 | 4 | 3060×2000×3000 | 3900 | ||
GCTL- Ⅱ-0720 | 700 | 2000 | 5~0 | 15~32 | 7.5 | 3060×2000×3000 | 6100 | ||
GCTL- Ⅱ-0730 | 700 | 3000 | 5~0 | 23~49 | 7.5 | 4060×2000×3000 | 8300 | ||
GCTL- Ⅱ-0810 | 800 | 1000 | 6~0 | 9~19 | 5.5 | 3060×2250×3150 | 4700 | ||
GCTL- Ⅱ-0820 | 800 | 2000 | 6~0 | 17~36 | 7.5 | 3060×2250×3150 | 7000 | ||
GCTL- Ⅱ-0830 | 800 | 3000 | 6~0 | 26~56 | 11 | 4060×2250×3150 | 9400 |
※工作面磁感应强度受卸矿皮带厚度影响较大;设备处理量为参考值,具体处理量应该根据物料相关参数及达到佳选矿效果时设备参数计算得出;该型设备较少独立作业;需配置其它设备,上述外形尺寸数据不含料仓等辅助设备。
